System monitoringu dachów pływających FRM
System monitoringu dachów pływających przeznaczony jest monitoringu położenia dachów pływających oraz alarmowania o stanach alarmowych i awariach urządzeń związanych z pomiarem zmian zanurzenia dachów.
Do monitoringu położenia dachów pływających wykorzystywane są pomiary z następujących urządzeń zainstalowanych na zbiornikach:
- mierniki poziomu firmy Honeywell ENRAF (854ATG, 894 XTG, 970 SmartRadar ATi lub 990 FlexLine),
- sondy do pomiaru zanurzenia dachów pływających,
- interfejs 880 CIU Plus jako część systemu inwentaryzacyjnego. Interfejs 880 CIU Plus jest wspólny dla wszystkich zbiorników
- interfejs CIU 888.
Funkcje podstawowe
System FRM (Floating Roof Monitoring) umożliwia:

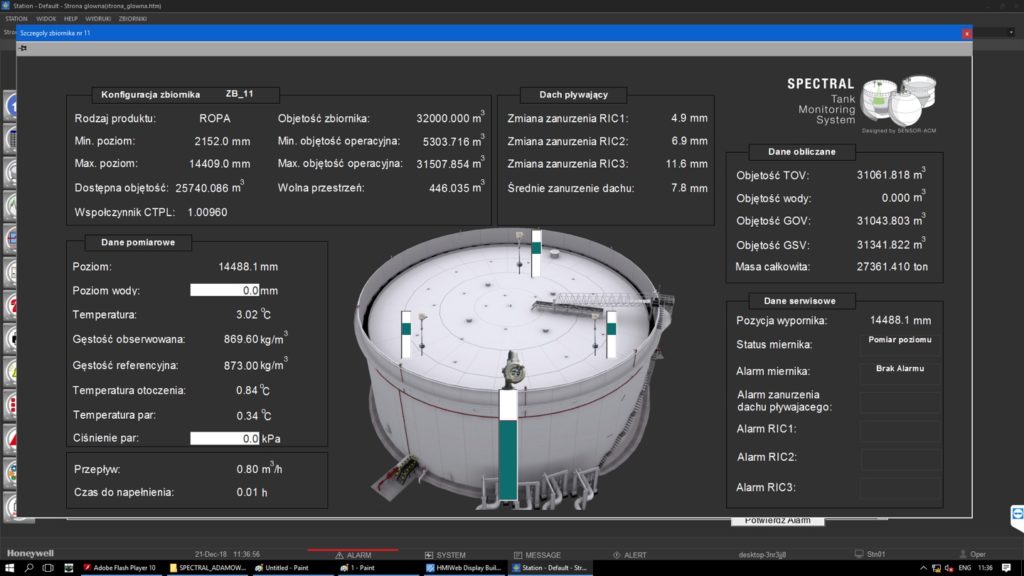

- Wizualizację „on line” położenia dachu (zmiany zanurzenia w odniesieniu do wartości referencyjnych)
- Alarmowanie w przypadku „zukosowania” dachu
- Wyświetlanie statusu mierników zainstalowanych na zbiorniku (miernik sprawny/awaria)
- Alarmowanie o zbytnim wynurzeniu/zanurzeniu dachu w 3-ch różnych punktach.
- Alarmowanie o przekroczeniu średniego zanurzenia dachu (np. zbyt duża ilość wody na dachu)
- Alarmowanie o przekroczeniu poziomu MAX/MIN w zbiorniku
- Alarm na ekranie monitora i (opcja) sterowanie zewnętrznym sygnalizatorem
- Przekazywanie w/w informacji do sterowników PLC (MODBUS RTU)
Funkcje dodatkowe
System FRM opcjonalnie umożliwia:
- Rejestrowanie wszystkich alarmów i zdarzeń w systemie pomiarowych ENRAF
- Zapis wielkości pomiarowych (poziom, temperatura, zanurzenie dachu itp.) w Bazie Danych SQL
- Zapis wszystkich wielkości wyliczanych (objętość, gęstość, V15 itp.) w Bazie Danych SQL
- Odczyt w/w wielkości w postaci trendów historycznych.
- Udostępnianie w/w wielkości systemom nadrzędnym (OPC Server, MODBUS TCP/IP)
- Alarmowanie o przekroczeniu poziomu MAX/MIN w zbiorniku
- Wykrywanie, wizualizacja oraz alarmowanie uszkodzeń mierników poziomu w systemie FRM
- wykrywanie, wizualizacja wszystkich stanów mierników poziomu w systemie FRM
- wizualizacja uszkodzeń sond zanurzenia dachów pływających w systemie FRM
- wizualizacja alarmów o zbyt dużym średnim zanurzeniu lub wynurzeniu dachu pływającego
- Alarmowanie o zaniku komunikacji pomiędzy interfejsem CIU 888 a programem FRM
- Alarmowanie o zaniku komunikacji pomiędzy interfejsem CIU 888 a Sterownikiem
- Alarmowanie o zaniku komunikacji pomiędzy Sterownikiem a programem FRM
- Definiowanie alarmów operatora (Alarmy HA LA) w systemie SPECTRAL FRM
- Definiowanie alarmów administratora (Alarmy HH LL) w systemie FRM
- Zapis wszystkich zdarzeń w systemie FRM
Do realizacji systemu monitoringu dachów pływających w wersji podstawowej (bez sygnalizacji wysokiego stanu wody lub innej cieczy na dachu zbiornika) nie jest wymagana żadna rozbudowa istniejącego systemu opomiarowania w obrębie zbiorników, natomiast istniejący system inwentaryzacyjny został rozbudowy o sterownik Control Edge z zaimplementowanym protokołem komunikacyjnym GPU oraz o aplikację do monitoringu i alarmowana o nazwie SPECTRAL.
Sterownik Control Edge odczytuje dane z miernika poziomu oraz z czujników zanurzenia dachu pływającego dla każdego zbiornika oraz dokonuje analizy umożliwiając:
- wykrywanie uszkodzeń mierników poziomu
- wykrywanie stanu mierników poziomu
- wykrywanie uszkodzeń sond do pomiaru zanurzenia dachów pływających
- alarmowanie o zbyt dużym zanurzeniu lub wynurzeniu dachu dla każdej sondy indywidualnie
- alarmowanie o zbyt dużym średnim zanurzeniu lub wynurzeniu dachu pływającego
- alarmowanie o zaniku komunikacji między sterownikiem a interfejsem 880 CIU Plus
- sterowanie sygnalizatorem akustyczno-optycznym
- identyfikacja rodzaju sond do pomiaru zanurzenia dachu
- udostępnianie danych wg protokołu ModBus TCP
